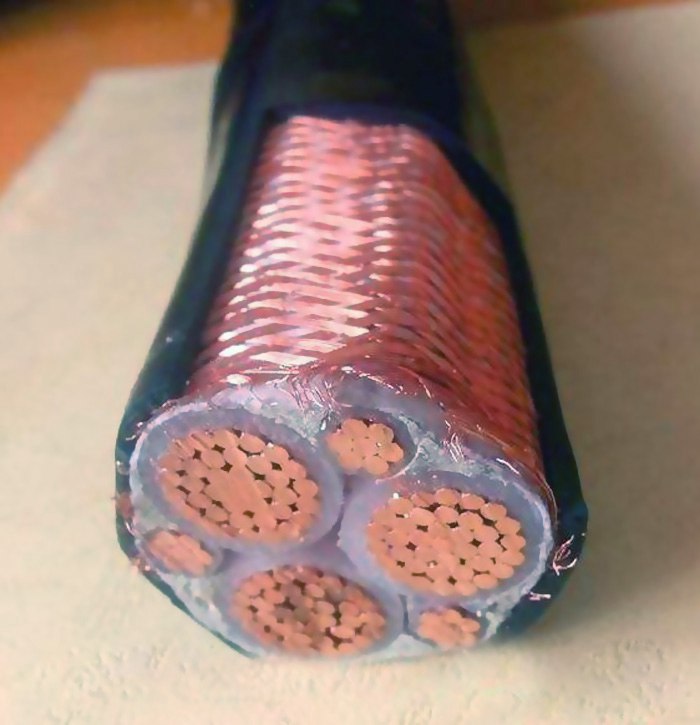

金屬屏蔽電力電纜類型標準介紹以及選型手冊

產品稱謂

金屬屏蔽電力電纜

實行標準

Q/12JH4066.4-2002

適用范圍

本產品適用于交流額定電壓0.6/1KV及以下輸配電線路。本產品除具有一般塑力纜的電氣特性外，還具有抗電磁煩擾、抗雷擊功用和均衡電位、改善供電質量的特性。廣泛用于高層建筑、導彈發射場和精密電子設備會合的場合。

運用條件

1. 電纜導體長期工作溫度應不逾越70℃;

2. 短路時，電纜導體的最高溫度應不逾越160℃;

3. 敷設時的環境溫度不低于0℃，低于0℃應預先加熱;

4. 電纜容許彎曲半徑;

單芯電纜不小于電纜外徑的20倍;

多芯電纜不小于電纜外徑的15倍。

5. 敷設時，應將屏蔽層兩端可靠接地，并不使屏蔽層開裂或懈怠，否則會下降屏蔽效果。

類型和稱謂

類型

稱謂

銅芯

鋁芯

VV-P

YJV-P

VLV-P

YJLV-P

聚氯乙烯(交聯聚乙烯)絕緣聚氯乙烯護套金屬屏蔽電力電纜

VV22

YJV22

VLV22-P

YJLV22-P

聚氯乙烯(交聯聚乙烯)絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜

VV32

YJV32

VLV32-P

YJLV32-P

聚氯乙烯(交聯聚乙烯)絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜

VV42

YJV42

VLV42-P

YJLV42-P

聚氯乙烯(交聯聚乙烯)絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜

ZR-VV-P

ZR-YJV-P

ZR-VLV-P

ZR-YJLV-P

聚氯乙烯(交聯聚乙烯)絕緣聚氯乙烯護套金屬屏蔽電力電纜

ZR-VV22-P

ZR-YJV22-P

ZR-VLV22-P

ZR-YJLV22-P

聚氯乙烯(交聯聚乙烯)絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽電力電纜

ZR-VV32-P

ZR-YJV32-P

ZR-VLV32-P

ZR-YJLV32-P

聚氯乙烯(交聯聚乙烯)絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜

ZR-VV42-P

ZR-YJV42-P

ZR-VLV42-P

ZR-YJLV42-P

聚氯乙烯(交聯聚乙烯)絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽電力電纜

NH-YJV-P

-

交聯聚乙烯絕緣聚氯乙烯護套金屬屏蔽耐火電力電纜

NH-YJV22-P

-

交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜

NH-YJV32-P

-

交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜

NH-YJV42-P

-

交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套金屬屏蔽耐火電力電纜

1、電纜對稱性規劃

關于1.8/3KW及以下變頻電機專用電纜，和對稱3+1芯和4芯電纜僅可用于主電源的輸入纜，但最好運用對稱結構電纜。變頻器與變頻電機問電纜均需選用對稱電纜結構，對稱電纜結構有3芯和3+3芯兩種，3+3芯電纜結構是將三大一小四芯絕緣線芯中第四芯(中性線芯)分解為三個截面較小的絕緣線芯，把三大三小線芯對稱成纜，關于6/10kV變頻電機專用電纜，該電纜結構與6/10kV一般電力電纜有所不同，一般電力電纜是將三根絕緣線芯選用銅帶屏蔽后成纜，而變頻電機專用電纜是由銅絲銅帶屏蔽后擠包分相護套，然后對稱成纜，對稱電纜結構因為導線的互換性，有更好的電磁相容性，對克制電磁煩擾起到必定的效果，能抵消高次中的奇次頻率，前進變頻電機專用電纜的抗煩擾性，減少了整個系統中的電磁輻射。

3+2、4+1電纜首要用于長期工作的用電設備上。3+2電纜是由二根截面相同的線(一般比主線芯的截面小1/2左右)來作為零線和接地保護線4+1電纜是由一根截面小于主線芯的線(一般比主線的截面小1/2左右)來作為接地保護線，和一根與主線芯相同截面的線來作為零線(因為有的電力系統短路時的回路電流比較大，所以選擇與主線相同截面的)。對變頻器接線辦法的不同，供應的電纜結構有三種，即:3芯、3+1芯、3+3芯。

2、屏蔽結構的規劃

1.8/3kV及以下變頻電機專用電纜的屏蔽一般選用總屏蔽，6/10kv變頻電機專用電纜屏蔽由分相屏蔽和總屏蔽構成，分相屏蔽一般可選用銅帶屏蔽或銅絲銅帶組合屏蔽。總屏蔽結構可選用絲銅帶組合屏蔽、銅絲編織屏蔽、銅帶屏蔽、銅絲編織銅帶屏蔽等，屏蔽層截面與主線芯截面按必定比例。此結構的屏蔽電纜可抗電磁感應、接地不良和電源線傳導煩擾，減小電感，防止感應電動勢過大。屏蔽層既起到克制電磁波對外發射的效果，又可作為短路電流的通道，能起到中性線芯的保護效果。6/10kV變頻電機專用電纜，考慮到電纜在運用過程中常常遭到徑向外力效果，在電纜屏蔽層外增加鍍鋅鋼帶鎧裝層(在屏蔽層和鋼帶鎧裝層之間加隔絕套)。鋼帶鎧裝首要是作為電纜的徑向機械保護層，一同它也起到附加性總屏蔽效果，特別是鋼帶裝和銅絲、銅帶屏蔽，是選用了兩種不同屏蔽材料，在電磁波屏蔽上起到必定的互補效果，屏蔽效果將更好。

3、電纜電氣功用規劃

1.8/3kV及以下變頻電機專用電纜電氣功用均按GB/T2706,2002標準規劃6/10kV變頻電機專用電纜在滿足GBT/1206.2002標準外，增加了電容和電感等電功用要求。根據變頻電機專用電纜的實踐運用狀況并參照GB/T12706.2002和ABB日公司對電力傳動電纜的技術條件，確認了電纜的電氣功用參數。

4、電纜的首要制造工藝技求

在變頻電機專用電纜出產過程中，絕緣線芯擠包工序、成纜工序等是最要害的工序絕緣線芯擠包工序絕緣線芯的質量將直接影響到電纜的電氣功用為了前進電纜的質量，我們選擇高電功用絕緣材料出產，例如1.8/3kv變頻電機專用電纜，選用10kV交聯材料，6/10kv變頻電機專用電纜選用3k交聯絕緣材料，導體屏蔽、絕緣屏蔽和絕緣材料均選用了進口材料。在出產過程中，我們特別注重原材料的凈化，屏蔽與絕緣材料擠包緊密，控制絕緣偏疼度和絕緣外徑的均勻一起，這樣可減少界面效應，前進電纜電氣功用成纜工序變頻電纜要求結構對稱，成纜時有必要保證絕緣線芯張力均勻，使成纜后的線芯長度盡量堅持一起，否則會引起結構改動，導致電容和電感的不均勻性，影響電纜的電氣功用。而且最好在具有退扭的成纜設備上結束。
